Di solito si dice "meglio tardi che mai!" e credo proprio che a questo giro sia l'unica magra consolazione al fatto che Itead (https://itead.cc/) abbia inviato alla nostra redazione il Sonoff Mini R4 Extreme letteralmente fuori tempo massimo.

Dunque questa non è un'anteprima, non è una novità del momento, ma semplicemente la nostra umile e personalissima recensione del prodotto.

Si dice anche che "non tutti i mali vengono per nuocere" ed oggi anche questo proverbio trova applicazione perché, avendo appunto ricevuto il dispositivo quando ormai tutte le recensioni sono uscite online, non ho avuto l'ansia di doverlo provare in fretta e furia per pubblicare tra i primi (cosa che di solito da un grosso vantaggio a livello di views su YouTube o di accessi al Blog).

Dunque mi sono preso tutto il tempo che mi serviva, ho fatto tutti i miei test con calma, mi sono andato a guardare anche cose ne pensava qualche mio collega youtuber e mi sono goduto questa recensione come non mai.

Per fortuna che Itead si è fatta perdonare inviandomi in anteprima il Sonoff iHost di cui potete leggere una prova completa al seguente link:

Sonoff iHost - cos'è e a cosa serve!

Oggi dunque siamo in compagnia del Sonoff Mini R4 Extreme!

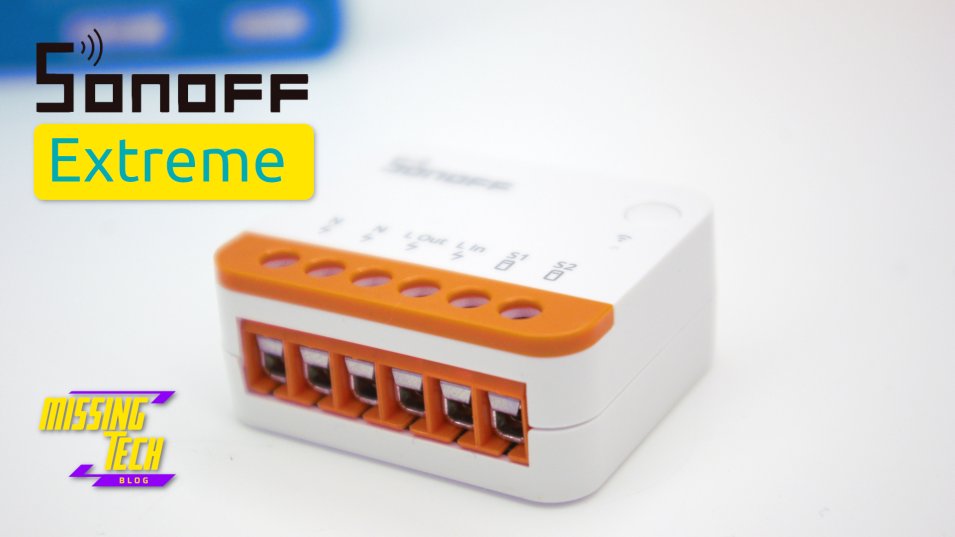

Sonoff mini R4 Extreme vista dall'altro e dettaglio morsettiera

https://itead.cc/product/sonoff-minir4/

Come avrete notato dalle immagini, il nome è più lungo del dispositivo!

Siamo di fronte infatti ad un attuatore WiFi dalle dimensioni minuscole che e facilissimo da installare in qualsiasi cassetta che abbia un minimo di spazio, anche le 503 più affollate.

A titolo di esempio, e per darvi un'idea delle dimensioni effettive, qui di seguito vi mostro una foto dell'R4 Extreme accanto al mini R3.

Sonoff mini R4 Extreme VS Sonoff mini r3 dimensioni a confronto

Le immagini parlano da sole... decisamente estremo! (nelle dimensioni)

Sonoff mini R4 Extreme vista dal basso

Il Sonoff Mini R4 Extreme dispone di una morsettiera con 6 morsetti e supporta carichi resistivi fino a 10A Max. Adatto dunque a punti luce o piccoli carchi.

Sulla morsettiera si possono trovare due N (neutro) una fase in ingresso, una fase in uscita e due morsetti S1 ed S2.

Il contatto S1 altro non è che la replica della fase Lin con il quale è ponticellato.

Questo a mio avviso può generare un po' di confusione nel cablaggi perché sembra quasi un ingresso switch come effettivamente è S2.

Sarebbe stato più corretto, a mio avviso, chiamarlo semplicemente L.

Dunque il morsetto che accetta un interruttore o un pulsante in ingresso è il morsetto S2.

Quando questo morsetto viene sollecitato con la fase fa scattare il relè in accordo con la configurazione software scelta.

Il Sonoff Mini R4 Extreme è compatibile anche con i dispositivi Radio SwitchMan R5 ed S-Mate sempre di Sonoff che possono essere dunque utilizzati per comandare il piccolo Sonoff in locale anche senza supporto di rete.

Qui di seguito vi lascio i link agli approfondimenti su SwitchMan R5 ed S-Mate

Sonoff SwitchMan R5 - un Sonoff S-Mate con 6 pulsanti!

Sonoff MINI R3 e Sonoff S-MATE - ecco le novità di ITEAD!

Sonoff mini R4 Extreme

Una delle novità più interessanti che introduce questo nuovo Sonoff Mini R4 Extreme è la modalità "detach relay", che significa che gli stati degli interruttori esterni e del relè sono separati, quindi l'utilizzo del pulsante dell'interruttore esterno non influisce sullo stato del relè.

A cosa serve questa modalità?

Di solito la si usa quando si vuole collegare un sensore sul morsetto S2 che ci debba inviare una semplice notifica senza che debba necessariamente far scattare il relè che può dunque rimanere a disposizione di altra funzione direttamente dall'app eWeLink.

In futuro probabilmente faremo degli esempi concreti.

Diamo uno sguardo ai collegamenti.

Qui di seguito ho realizzato alcuni schemi con i collegamenti tra i più comuni che potreste trovarvi a dover realizzare:

Sonoff mini R4 Extreme schema di collegamento con pulsanti
Sonoff mini R4 Extreme schema di collegamento con interruttore

Sonoff mini R4 Extreme schema di collegamento con deviatori ed invertitori

Qui di seguito invece potrete vedere il dispositivo all'opera sul nostro canale YouTube MissingTech con la video prova del sottoscritto!

Buona visione!
