Costruiamo un anemometro con un D1 mini e integriamolo in Home Assistant

Costruiamo un anemometro con un D1 mini e integriamolo in Home Assistant

di Luigi Duchi

03 Febbraio 2020

Guide

Luigi Duchi

Da quando sono disponibili sul mercato li Shelly 2.5, ho avuto modo di domotizzare tutte le tapparelle di casa e anche le tende da sole presenti nella mia terrazza.

Costruiamo un anemometro con un D1 mini e integriamolo in Home Assistant

(immagine dal web)

Le mie tende sono munite di motore elettrico a 4 fili (marcia avanti, marcia indietro, neutro e terra) cosi sono riuscito a domotizzarle semplicemente usando uno Shelly 2.5

Prima di andare avanti, e prima che me lo chiedete voi, vi anticipo inserendo la configurazione delle tende da sole in modo da ritrovarvele dentro Home Assistant.

Premetto che ovviamente dovete aver abilitato in precedenza il protocollo MQTT sui vostri Shelly come descritto in QUESTA guida. La guida si riferisce ai vecchi Shelly 2 non più in commercio, ma il sistema di attivazione del protocollo MQTT è il medesimo sui nuovi modelli.

Sarebbe ideale creare un file chiamato ad esempio tendedasole.yaml e andare a copiarci le varie stringhe che troverete qui sotto. Successivamente, dopo aver salvato il file, lo dovrete spostare nella cartella package.

ecco le stringhe:

cover:
  - platform: mqtt
    name: "Tenda da sole"
    state_topic: "shellies/shellyswitch-12345/roller/0"
    command_topic: "shellies/shellyswitch-12345/roller/0/command"
    position_topic: "shellies/shellyswitch-12345/roller/0/pos"
    set_position_topic: "shellies/shellyswitch-12345/roller/0/command/pos"
    qos: 0
    retain: false
    payload_open: "open"
    payload_close: "close"
    payload_stop: "stop"
    position_open: 100
    position_closed: 0
    optimistic: false
    value_template: '{{ value }}'

sensor:
  - platform: mqtt
    state_topic: "shellies/shellyswitch-12345/roller/0/pos"
    name: "Posizione Tenda da sole"

input_number:
  pos_tenda_da_sole:
    name: pos tenda da sole
    min: 0
    max: 100
    step: 1

automation:
  - alias: aggiorna slider tenda da sole
    hide_entity: true
    initial_state: true
    trigger:
      platform: mqtt
      topic: "shellies/shellyswitch-12345/roller/0/pos"
    action:
      service: input_number.set_value
      data_template:
        entity_id: input_number.pos_tenda_da_sole
        value: "{{ trigger.payload }}"

  - alias: aggiorna shelly tenda da sole
    hide_entity: true
    initial_state: true
    trigger:
      platform: state
      entity_id: input_number.pos_tenda_da_sole
    action:
      - service: mqtt.publish
        data_template:
          topic: "shellies/shellyswitch-12345/roller/0/command/pos"
          payload_template: "{{ states('input_number.pos_tenda_da_sole') | int }}"

Ovviamente dovrete sostituire il codice del topic mqtt con quello trovato nella vostra configurazione nella web page di Shelly.

Una volta configurato e riavviato Home Assistant, dovrete inserire in lovelace:

cover.tenda_da_sole (o il nome che avrete assegnato alla vostra cover)

e se vorrete avere un effetto del genere

Costruiamo un anemometro con un D1 mini e integriamolo in Home Assistant

anche

input_number.pos_tenda_da_sole (oppure come l'avete chiamata)

lo slide segnerà la percentuale di apertura e muovendo il cursore, la tenda si sposterà di conseguenza.

TORNIAMO ALL'ARGOMENTO PRINCIPALE DI QUESTA GUIDA

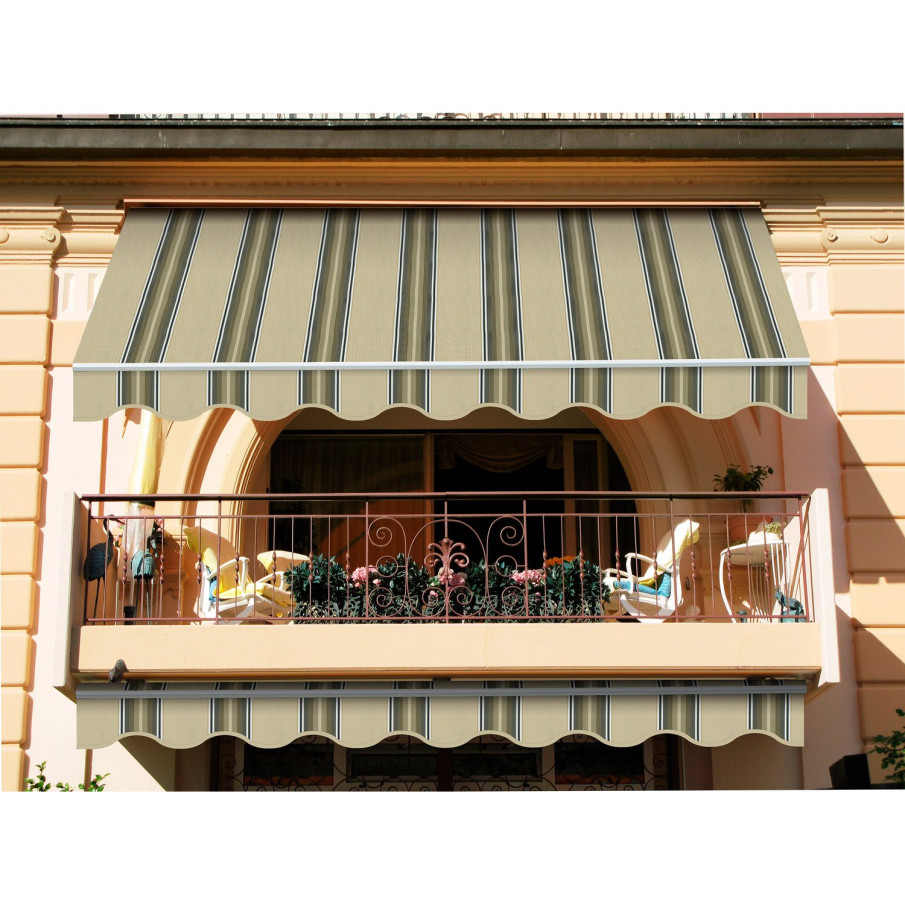

Il mio terrazzo è molto esposto al vento e spesso è così forte che rischia di danneggiare le tende da sole. Per questo motivo ero alla ricerca di un anemometro da poter integrare in Home Assistant. Ma a parte le stazioni meteo piuttosto costose, non ho trovato nulla che facesse al mio caso.

Ovviamente non avevo intenzione di spendere molti soldi per una stazione meteo, che trovo piuttosto ingombrante, così ho deciso di cimentarmi nel fai da te e come al solito il D1 mini mi è venuto di aiuto.

Costruiamo un anemometro con un D1 mini e integriamolo in Home Assistant

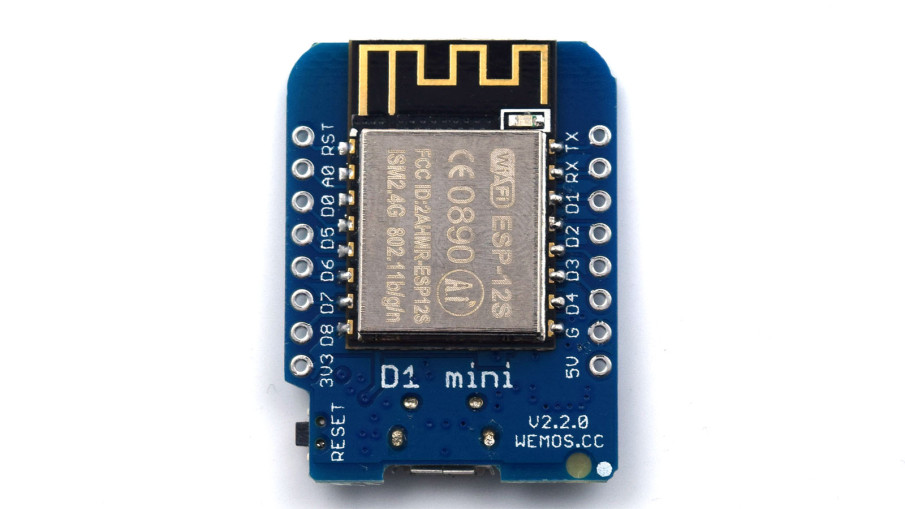

Come non amare questo oggetto?

Economico, facilmente programmabile e ultra versatile, basti pensare alla serie di progetti che abbiamo presentato nel corso del tempo sul nostro Blog....

Il D1 Mini è reperibile su Amazon al seguente link:

https://amzn.to/2LDK70Q

Con lo sketch giusto e di un sensore eolico si possono fare miracoli!

Costruiamo un anemometro con un D1 mini e integriamolo in Home Assistant

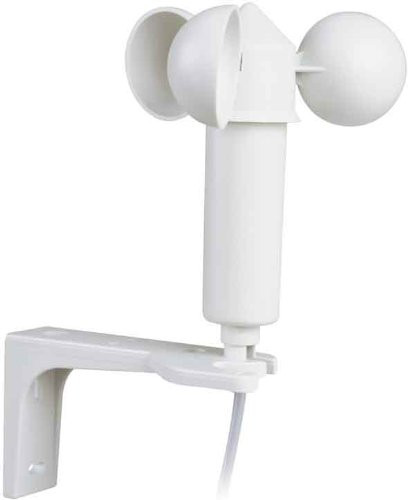

Il sensore che ho usato è questo: https://amzn.to/2Pw6nem

Naturalmente questo è testato da me per questa guida e funziona per certo, su altri tipi non posso garantire.

Ho collegato il d1 mini all'ide di Arduino e ci ho installato sopra QUESTO sketch.

Se non ricordate come fare vi consiglio la lettura di questi articoli

Come installare l'Add-on ESP8266 nell'IDE di Arduino

Come realizzare una striscia led WiFi programmabile con un NodeMCU

Lo sketch caricato nella guida per la striscia LED naturalmente è diverso da quello per l'anemometro ma la procedura per caricarlo sull'ide di Arduino è la medesima.

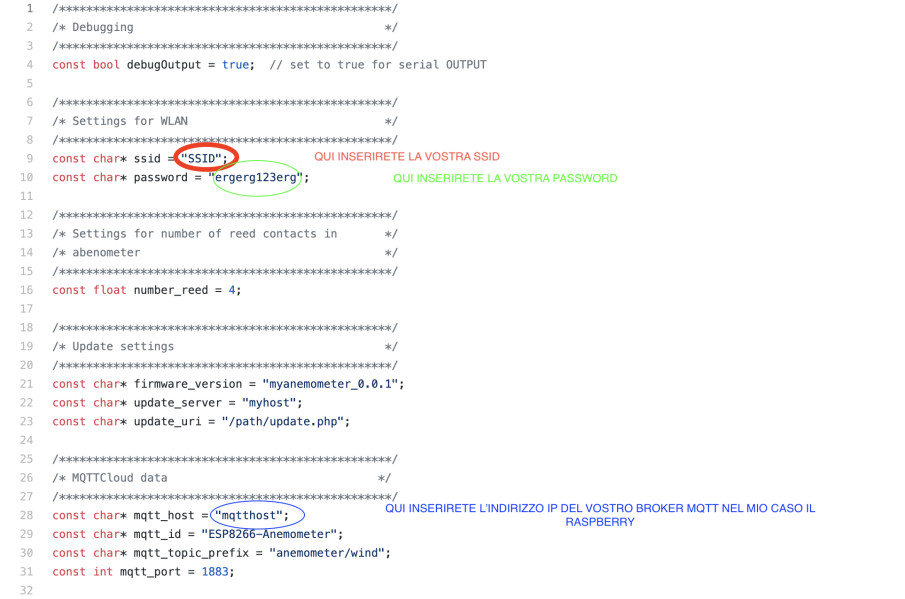

Una volta caricato lo sketch dovrete lasciarlo tale e quale senza modifiche, se non quella di inserire i dati della vostra rete WiFi e l'indirizzo ip del broker MQTT, nel mio caso il Raspberry dove gira Home Assistant, come si vede nell'immagine sottostante. (lasciate le virgolette e scrivete tutto al loro interno)

Costruiamo un anemometro con un D1 mini e integriamolo in Home Assistant

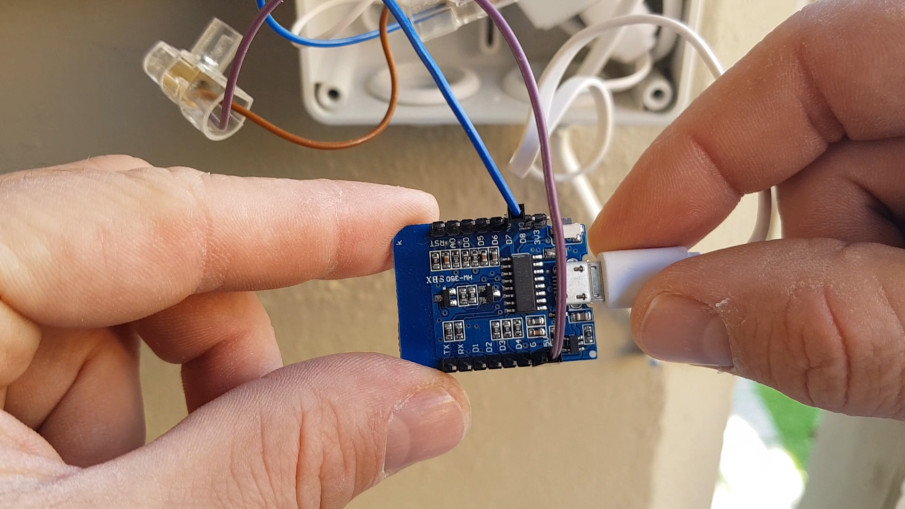

 Una volta compilato lo sketch sarà necessario collegare i due fili dell'anemometro rispettivamente al pin D7 del d1 mini e a GND, sempre sul d1 mini. Successivamente sarà necessario alimentare il Wemos d1 mini.

Costruiamo un anemometro con un D1 mini e integriamolo in Home Assistant

Dopo averlo alimentato, il vostro d1 mini inizierà a trasmettere dati tramite MQTT.

A questo punto per l'integrazione del d1 mini con anemometro su Home Assistant, sarà necessario creare un sensore. Lo potrete fare inserendo in sensor.yaml le seguenti stringhe:

  - platform: mqtt
    name: sensore vento
    state_topic: "anemometer/wind"
    qos: 0
    unit_of_measurement : "Kmh"

Successivamente dovrete andare a creare uno script che andrà, in caso di attivazione, a chiudere totalmente la tenda da sole (io ne ho fatto anche uno per aprirla al 100% non si sa mai che possa essere utile in futuro).

Nel file script.yaml andate a scrivere le seguenti stringhe

  tende_da_sole_aperte:
    sequence:
     - service: mqtt.publish
       data:
         topic: "shellies/shellyswitch25-12345/roller/0/command/pos"
         payload: "100"

       tende_da_sole_chiuse:
    sequence:
     - service: mqtt.publish
       data:
         topic: "shellies/shellyswitch25-12345/roller/0/command/pos"
         payload: "0"

per finire avrete bisogno di creare un automazione che andrà a dire.

se il sensore vento supera la soglia di xx kmh di vento per un tempo yyy allora alza la tenda da sole.

Per farlo, inserite la seguente stringa all'interno del file automation.yaml

- alias: sensore alza tende
  initial_state: true
  hide_entity: True
  trigger:
    platform: numeric_state
    entity_id: sensor.sensore_vento
    above: 10
    for:
      seconds: 10
  action:
    - service: script.turn_on
      entity_id: script.tende_da_sole_aperte

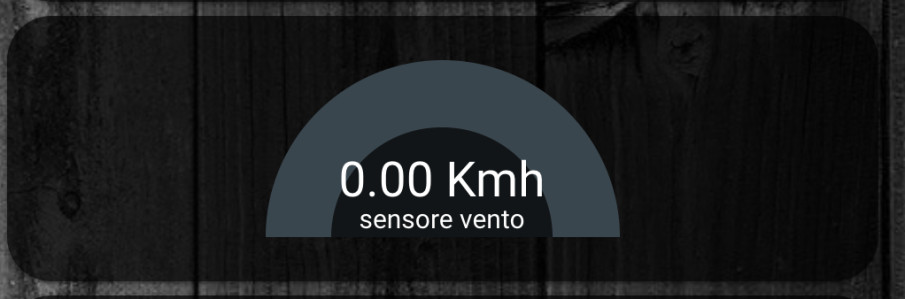

 adesso che avete configurato tutto in Home Assistant, non vi rimane che inserire il sensore in Lovelace per ottenere questo risultato:

Costruiamo un anemometro con un D1 mini e integriamolo in Home Assistant

io ho utilizzato la card per lovelace gauge, voi volendo potrete cambiare la card.

Non ho altro da aggiungere vi lascio al solito video di fine articolo dove potrete osservare il sistema in azione. Buona visione!
